目前，我國絕大多數城鄉中排水管道的修復都是采用開挖后重新埋管的方法，隨著鄉下化的進展，鄉下地下管線錯綜復雜，鄉村道路的負荷越來越嚴重，使得地下管線在修復的步驟中存在大量的技術問題。因此從事管道修復行業的科研人員研制出了新型管道修復技術，紫外光固化修復UV-CIPP技術是非開挖修復原位固化法中的一種，住房和城鄉建設部頒布的行業標準《城鎮排水管道非開挖修復更新工程技術規程》(CJJ/T210-2014)中將原位固化法定義為采用牽拉方式將浸漬樹脂的內襯管置入原有管道內，固化后形成管道內襯的修復方法。紫外光固化修復技術是將玻璃纖維編制成軟管浸漬樹脂，然后將其拉入原有管道內充氣擴張緊貼原有管道，在紫外光的作用下使樹脂固化形成具有一定強度的內襯管的原位固化法，那么有關于管道非開挖紫外光固化修復流程是怎么樣的呢?

　　一、底膜的插入

　　1)在CCTV檢查之后，通過CCTV檢查機器人或沖洗設備或穿繩器將一個繩子引入管道內，然后利用這個繩子將底膜和拉繩(用于拉軟管或牽引機鋼絲繩)拉入管道內。

　　2)底膜鋪設應符合下列規定：

　　底膜卷支架宜設在結束井井口，拉入底膜時宜同時拉入一根繩子;

　　底膜拉入后應置于舊管道底部，寬度應覆蓋大于1/3的管道周長;

　　底膜長度應控制在兩端各超出舊管道約800 mm，其余部分切除;

　　底膜拉展鋪平后，兩端應用壓條等可靠固定;

　　插入底膜時應確保底膜的滑動側必須指向襯管。

　　二、軟管拉入

　　1)在拉入軟管之前宜在所有改變牽引方向的井口、管口等處設置滾筒或定滑輪，滾筒或定滑輪宜采用絲杠定位并固定。軟管拉入過程中可能與其它物體直接接觸處宜襯墊保護墊膜。

　　2)軟管與卷揚機牽引鋼絲繩的連接應符合下列規定：

　　卷揚機應安放在軟管下料口的對面井，卷揚機應可靠規定，同時上電測試正常;

　　卷揚機鋼絲繩前端與材料連接部分掛鉤應該選用萬向掛鉤，保證卷揚機牽引過程中，軟管可平整進入管道內;

　　通過底膜插入時插入的拉繩，牽引鋼絲繩穿過管道，與軟管連接。

　　3) 軟管下料前預處理

　　先將端頭長約0.5M的軟管材料兩側分別朝里對折1/3，再縱向?qū)φ郏⒃趯φ劬€底部放置吊裝帶(該吊裝帶與卷揚機掛鉤連接);

　　對折部分的用2根綁帶打緊然后外部用底膜纏繞保護，如下圖所示：

　　4)拉軟管，軟管拉入舊管道應符合下列規定：

　　啟動卷揚機，拉入速度應控制在5m/min以內，可根據軟管下料情況點動操作，并保持軟管端與卷揚機操作人員的聯絡，建議使用對講機實時通話控制;

　　軟管在拉入的過程中，軟管端人井內作業人員應保證底膜無位移，同時查看軟管鋪設情況，是否平整的在底膜上移動;

　　當井口外軟管長度與井的深度接近時，應使卷揚機停止，用綁帶將軟管尾部與粗繩扎牢，并方向拉緊粗繩，再次開啟卷揚機，直到軟管尾部超出管口約0.5m。

　　三、綁扎頭

　　軟管兩端應各安裝一個扎頭。扎頭安裝應符合下列規定：

　　1) 軟管兩端應先外套相應規格的扎頭布，以保護軟管外露部分在充氣時不至于過度膨脹;

　　2) 綁扎頭時應該注意扎頭類型，有進風口的扎頭安裝在結束井，無進風口的扎頭安裝在開始井。

　　3) 扎頭在安裝前應提前在外纏繞好保鮮膜，防止充氣時，樹脂流到扎頭上，影響后面使用;

　　4) 通過大力鉗工具把扎頭完全插入軟管，插入后需要檢查保證預置繩沒有被扎頭壓倒，然后用兩根綁帶打緊，兩根綁帶應從兩個不同的方向拉緊，同時兩根綁帶對應的位置應該在扎頭的兩個不同的擋圈部位，兩個綁帶打緊后拉手部分應該錯開;

　　5) 開始井扎頭安裝時應該在從扎頭中間穿一根耐高溫細繩，并與預置繩相連;

　　6) 結束井扎頭安裝時預置繩應充扎頭中間引出，并系在扎頭外面的把手上;

　　7) 扎頭安裝完成后，應該在軟管上開設2-3個均布的縱向氣孔，氣孔長度3-5cm，氣孔深度開到玻纖層為止;

　　8) 氣孔開設完成后，整平扎頭布，應保證扎頭布的內端插入舊管道的深度至少為20-25cm;

　　9) 在結束井的扎頭上連接充氣管和回流測壓管。

　　四、一次充氣

　　1) 充氣前請確保井下無作業人員;

　　2) 充氣過程應按0.02-0.03Bar/min的速度緩慢充氣，當壓力達到0.2-0.3bar時，持續保壓20-40min，保證軟管充分漲開;

　　3) 在保壓階段應將軟管中的預置繩拉出，置換為耐高溫的細繩，用于拉燈架;

　　4) 在保壓階段應完成燈架的功能測試及燈架高度的調節，并套上對應管徑的內膜。

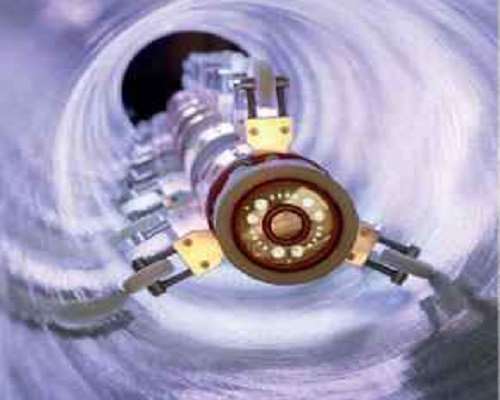

　　五、放修復燈架

　　1) 關閉充氣后打開結束井扎頭蓋板，將燈架上的內膜套到扎頭上，同時將高溫繩系到燈架上;

　　2) 由井上人員用手扎緊燈架尾端內膜，同時開始充氣;

　　3) 當軟管被撐開后，在靠近扎頭端的內膜上開一個氣孔，方便下手調整燈架放入時的位置，同時通知開始井端的操作人員用高溫繩緩慢拉燈架進入軟管;

　　4) 當燈架尾部進入扎頭后，停止拉繩，同時關閉充氣，將電纜線從扎頭蓋板中間穿過，并將電纜線尾部與燈架連接，蓋上扎頭蓋板打緊;

　　5) 開始井和結束井兩端操作人員，對扎頭上的綁帶再次進行打緊加固操作;

　　六、二次充氣

　　1) 軟管二次充氣的最終壓力應能是軟管充分膨脹并緊貼舊管道內壁，最終壓操作壓力值大小根據管徑不同而有所不同，詳細請見修復參數表;

　　2) 打開攝像頭，收緊電纜線，標記電纜線的起始位置，并將軟件上的距離值清零;

　　3) 當二次充氣達到操作壓力值時，應牽引燈架行走，通過攝像頭觀察軟管漲開情況;

　　4) 有未完全漲開區域時，紫外燈架不宜強行通過，可適當提高充氣壓力;

　　5) 確認軟管完全漲開后，紫外燈架應在開始井的軟管一端就位;

　　6) 二次充氣上升到操作壓力值時，應進行保壓控制，直到軟管固化完成。

　　七、軟管固化

　　1) 在控制臺上設置好修復參數，修復管徑、修復材料壁厚、紫外燈燈節數量;

　　2) 參數設置完成后，開啟紫外光源，開始起始井端的原地固化，原地顧化時間根據管徑不同而有所不同，請參見修復參數表;

　　3) 原地固化完成后，點擊收線開關，開始勻速收線，固化速度見修復參數表;

　　4) 固化過程中應實時觀察修復溫度，溫度為80-130℃為宜，如果溫度達不到80℃可適當降低固化收線速度。

　　5) 固化過程中應觀察顯示屏上燈架的行走里程，并留意電纜標記，當燈架到達終點時，應及時關閉電纜盤收線開關，然后進行結束井端的原地固化，固化完成后關閉紫外燈光

　　6) 燈光關閉后，調整風量降低管道內部壓力降至大氣壓后，關閉風機，然后冷卻20-40min直至軟管充分固化冷卻。

　　八 、后期處理

　　1) 應冷卻到常溫時，打開結束井端的扎頭蓋板，拿出修復燈架，此時需要戴手套作業防止燈架燙手，同時解開燈架上的高溫細繩，不要拉出需要保證在管道內放好;

　　2) 拆除兩端的扎頭，拆扎頭的過程中需要保證管道內的細繩不被拉出;

　　3) 切除開始井和結束井兩端的多余襯管，切割時應注意安全保證切割平整，切割時保證襯管超出舊管道20-30mm，切割時注意佩戴防護設施;

　　4) 用管道內的高溫繩拉出內膜;

　　5) 對切割后的襯管進行封口處理;

　　6) 清理井下作業垃圾，整理井下作業工具。

　　以上就是我們?yōu)榇蠹沂崂淼年P(guān)于管道非開挖紫外光固化修復詳細步驟，如果地下排水管網出現結構性、功能性故障，時間一長容易造成水土流失、地陷等事故，危及人身和財產安全。因此城市地下管網的檢查、保養和維護一直被政府視為頭等大事。
